Mini -Rail ติดตั้งระบบติดตั้งพลังงานแสงอาทิตย์อย่างรวดเร็ว

มาตรฐานวัตถุดิบระดับพรีเมี่ยมสำหรับการบริการกลางแจ้งระยะยาว

ระบบติดตั้งพลังงานแสงอาทิตย์ Mini -Rail Quick-Install ทุกชิ้นจากซัพพลายเออร์เซียะเหมินเกียรติยศพลังงานใช้อลูมิเนียมอัลลอยด์เกรดการบินและอวกาศ 6005-T5 อย่างเคร่งครัดเป็นโปรไฟล์หลัก ซึ่งได้รับการเคลือบป้องกันการกัดกร่อนแบบอะโนไดซ์สองชั้น การรักษาพื้นผิวระดับอุตสาหกรรมนี้นำมาซึ่งข้อดีในทางปฏิบัติหลายประการ:

โครงสร้างและวัสดุ

โครงสร้างหลัก: อลูมิเนียมอัลลอยด์ 6005-T5 พร้อมการเคลือบป้องกันการกัดกร่อนแบบอะโนไดซ์ ร่องรางรูปตัว U เข้ากันอย่างลงตัวกับแคลมป์ติดตั้งด่วนที่แสดงในภาพก่อนหน้า

ตัวยึดด้านล่าง: ติดตั้งด้วยสกรูเกลียวปล่อยทำจากสแตนเลสและปะเก็นยางกันน้ำ EPDM ขายึดสามารถยึดเข้ากับพื้นผิวกระเบื้องเหล็กสีได้โดยตรง โดยไม่ทำลายชั้นกันน้ำหลังคาเดิม

ความยาวมาตรฐานที่ใช้ได้: 120 มม., 150 มม. ฯลฯ รองรับความยาวขนาดที่กำหนดเองตามคำขอ

ข้อดีการออกแบบที่สำคัญ

1. โครงสร้างน้ำหนักเบาและต้นทุนที่ต่ำกว่า

รางนำอะลูมิเนียมขนาดเต็มแบบดั้งเดิมยาว 4 เมตรใช้อะลูมิเนียมดิบมากเกินไป และทำให้บรรทุกหนักในการขนส่ง ระบบติดตั้งพลังงานแสงอาทิตย์แบบติดตั้งด่วน Mini-Rail ของเรามีการออกแบบรองรับจุดเดียว ลดการใช้อะลูมิเนียมได้เกือบ 60%

2. การติดตั้งนอกสถานที่รวดเร็วเป็นพิเศษ

คนงานคนเดียวสามารถทำงานติดตั้งบนที่สูงให้เสร็จได้ คุณจะต้องล็อครางสั้นด้วยสกรูเกลียวปล่อยเท่านั้น เมื่อใช้งานร่วมกับแคลมป์แบบปลดเร็วที่เข้าคู่กัน คุณสามารถยึดแผงโซลาร์เซลล์เข้ากับร่องรางได้โดยตรง และไม่จำเป็นต้องวางตำแหน่งโบลต์แบบเกลียวล่วงหน้าอีกต่อไป รางสั้นแต่ละรางสามารถปรับแยกกันเพื่อปรับให้เข้ากับความลาดเอียงของหลังคาและความเบี่ยงเบนของระยะห่างแป

3. โซลูชั่นการติดตั้งหลังคาแบบไม่ทำลายและกันน้ำ

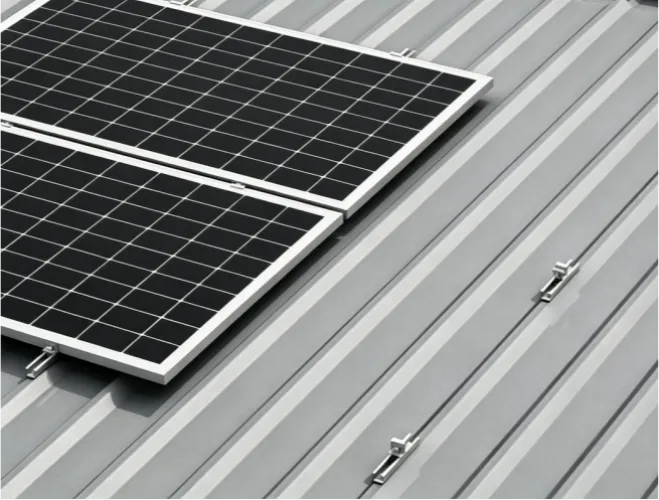

ปะเก็นยางด้านล่างเต็มความยาวปิดรูสกรูทุกรูเพื่อป้องกันน้ำฝนรั่วไหลผ่านช่องที่เจาะ ระบบติดตั้งพลังงานแสงอาทิตย์แบบติดตั้งด่วน Mini-Rail นี้เหมาะกับหลังคาโลหะหลายประเภท รวมถึงหลังคาแบบตะเข็บตั้ง กระเบื้องล็อคเชิงมุม และแผ่นเหล็กสีสี่เหลี่ยมคางหมูสำหรับอาคารโรงงาน

4. ความเข้ากันได้กว้าง

รางมีร่องเปิดขนาดมาตรฐาน 40 มม. โดยทำงานร่วมกับแคลมป์กลางแผงโซลาร์เซลล์ทั่วไปและแคลมป์ส่วนปลายที่มีอยู่ในตลาดโลก และเหมาะกับเฟรมโมดูลเซลล์แสงอาทิตย์ที่มีความหนาตั้งแต่ 30 มม. ถึง 40 มม.

วิธีการติดตั้ง Mini-Rail Quick-Install Solar Mounting System

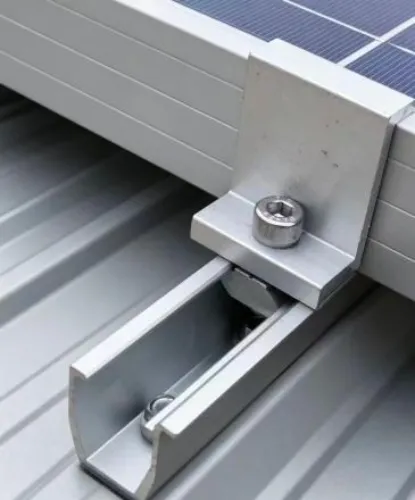

การประกอบรางสั้นรูปตัวยูขนาดเล็กนั้นตรงไปตรงมา ขันสกรูยึดตัวเองเข้ากับหลังคาเพื่อยึดราง จากนั้นเลื่อนที่หนีบกลางหรือที่หนีบด้านข้างเข้าไปในรางและยึดแผงโซลาร์เซลล์ให้แน่น

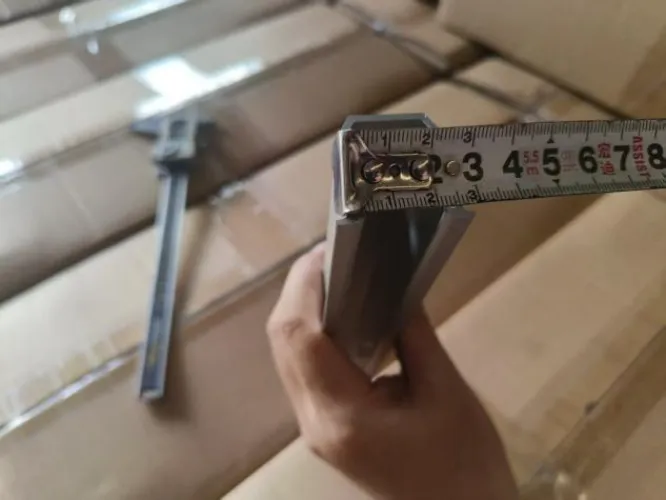

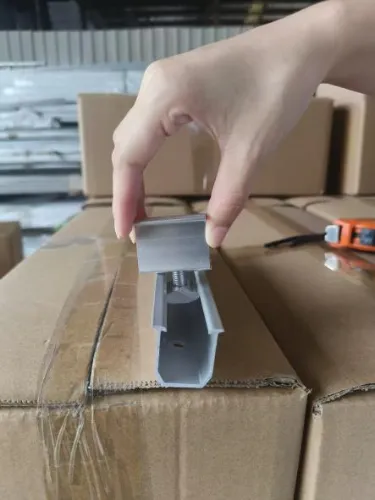

การตรวจสอบตัวอย่าง

เราจะดำเนินการทดลองประกอบสินค้าก่อนจัดส่งและตรวจสอบทุกขนาดอย่างเคร่งครัด

เซียะเหมินเกียรติยศพลังงาน จะให้คำแนะนำอย่างมืออาชีพ ใบเสนอราคาที่ถูกต้อง และผลิตภัณฑ์คุณภาพที่เชื่อถือได้
