สายโซลาร์

ในทางปฏิบัติสายเคเบิลพลังงานแสงอาทิตย์ดำเนินงานสำคัญในการส่งกำลังไฟฟ้าในระบบเซลล์แสงอาทิตย์ จากจุดสิ้นสุดเอาท์พุทของโมดูลแผงเซลล์แสงอาทิตย์ไปจนถึงอินเวอร์เตอร์และจากนั้นไปยังการเชื่อมต่อของอุปกรณ์เช่นกล่อง Combiner จำเป็นต้องมีการส่งพลังงานที่สูญเสียไปต่ำเพื่อให้แน่ใจว่าประสิทธิภาพการผลิตพลังงานไม่ได้รับผลกระทบจากประสิทธิภาพของสายไฟ

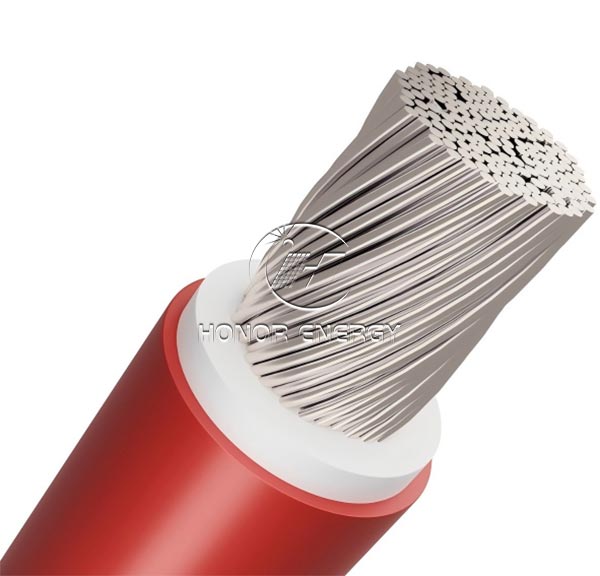

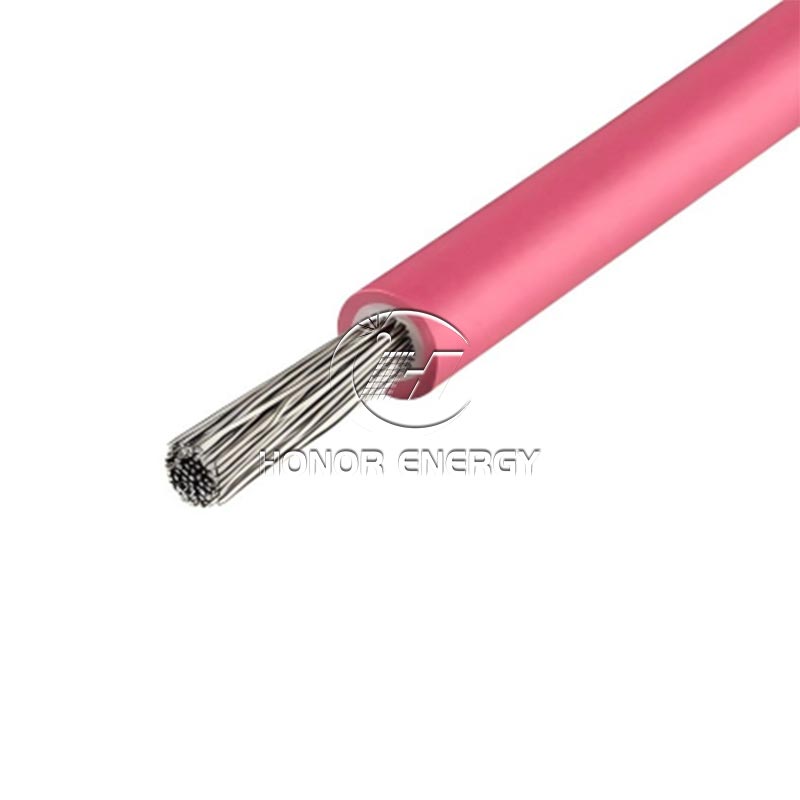

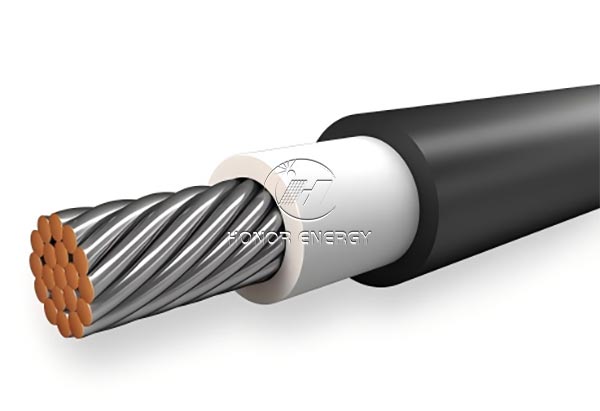

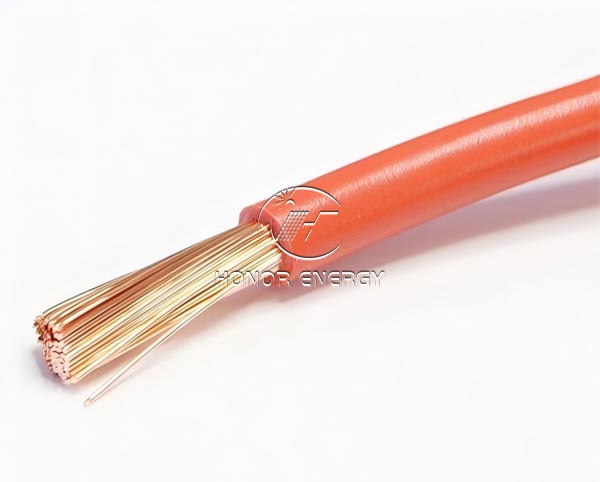

สายเคเบิล PV มีหลายชั้นป้องกัน สายไฟภายในส่วนใหญ่เป็นทองแดงที่มีความบริสุทธิ์สูงหรือทองแดงกระป๋องและพวกเขาทำได้ดีมากในการพกพากระแสไฟฟ้า ฉนวนและฝาครอบด้านนอก? พวกเขาใช้วัสดุที่ยากลำบากที่สามารถยืนขึ้นกับสภาพอากาศเลวร้ายเช่นโพลีเอทิลีนเชื่อมโยงข้าม วัสดุเหล่านี้สามารถใช้แสงแดดลมและฝนตกโดยตรงดังนั้นสายเคเบิลจะใช้เวลานาน

ในแง่ของประสิทธิภาพมันเข้ากันได้กับสภาพแวดล้อมที่รุนแรง มันสามารถทำงานได้อย่างเสถียรภายในช่วงอุณหภูมิ -40 ℃ถึง 90 ℃โดยมีประสิทธิภาพการศึกษาอายุการใช้งานต่อต้าน Ultraviolet มานานกว่า 20 ปี มันสามารถยืนขึ้นกับโอโซนและจัดการกับกรดและอัลคาลิสได้เช่นกัน นั่นหมายความว่ามันใช้งานได้ในทุกประเภท - เช่นทะเลทรายหรือตามแนวชายฝั่ง

ข้อดีอยู่ในความปลอดภัยและความทนทาน มันผ่านการทดสอบความต้านทานต่อสภาพอากาศที่เข้มงวดไม่ได้มีแนวโน้มที่จะไม่แน่นอนที่อุณหภูมิต่ำไม่สูญเสียฉนวนกันความร้อนที่อุณหภูมิสูงและมีความสามารถในการต้านทานแรงกระแทกทางกล มันง่ายต่อการติดตั้งและเป็นสายกุญแจสำหรับการทำงานที่มั่นคงในระยะยาวของระบบเซลล์แสงอาทิตย์

ข้อได้เปรียบ

1. ความต้านทานต่อสภาพอากาศและทนทาน: เหมาะสำหรับความแตกต่างของอุณหภูมิสูงตั้งแต่ -40 ℃ถึง 90 ℃ทนต่อการชราภาพอัลตราไวโอเลตสูงถึง 25 ปีไม่มีการแตกร้าวหรือการชุบแข็งกลางแจ้ง
2. ของเสียที่มีประสิทธิภาพสูง: ตัวนำทองแดงที่ปราศจากออกซิเจนที่มีความบริสุทธิ์สูงลดการสูญเสียการส่งผ่านมากกว่า 5% เมื่อเทียบกับสายเคเบิลปกติ
3. ความยืดหยุ่นและง่ายต่อการติดตั้ง: มันรักษาความยืดหยุ่นที่ดีที่อุณหภูมิต่ำทนต่อการกระแทกทางกลและสะดวกกว่าในการติดตั้งในสถานการณ์ที่ซับซ้อน

4. เล่นได้ดีกับแผงโซลาร์เซลล์และอินเวอร์เตอร์ทุกชนิด และมันก็ยังคงดำเนินต่อไปไม่ว่าจะอยู่ในทะเลทรายหรือตามชายฝั่ง

คู่มือการติดตั้ง

1. เลือกสายเคเบิลที่เหมาะสม: ขึ้นอยู่กับว่าระบบพลังงานแสงอาทิตย์ขนาดใหญ่และสิ่งที่ต้องการคุณต้องใช้สายเคเบิลที่สามารถพกพากระแสเพียงพอจัดการสภาพอากาศต้านทานแสง UV และอื่น ๆ นอกจากนี้แรงดันไฟฟ้าที่ได้รับการจัดอันดับจะต้องตรงกับความต้องการแรงดันไฟฟ้าของระบบ

2. เมื่อตั้งค่าสายเคเบิล PV พลังงานแสงอาทิตย์ให้สายไฟให้สั้นที่สุด อย่าเรียกใช้ผ่านสถานที่ที่ร้อนเกินไปชื้นหรือสร้างความเสียหายได้ง่าย เส้นทางสำหรับสายเคเบิลไม่ควรข้ามบีบหรือบิด เมื่อคุณต้องงอพวกเขาออกจากห้องพักให้เพียงพอ ยกตัวอย่างเช่นสายเคเบิลหุ้มฉนวนพลาสติก-เมื่อคุณงอพวกเขาเส้นโค้งจะต้องมีขนาดใหญ่อย่างน้อย 10 เท่าของความกว้างด้านนอกของสายเคเบิล

3. Fasten สายเคเบิลขวา: ใช้ที่หนีบหรือตัวยึดเพื่อยึดสายโซลาร์เซลล์ลงบนวงเล็บหรือผนัง เมื่อวิ่งตรงขึ้นและลงในถาดสายเคเบิลตรวจสอบให้แน่ใจว่าได้รับการเริ่มต้นและปลายสายเคเบิลของสายไฟรวมถึงทั้งสองด้านของโค้งหรือการเชื่อมต่อใด ๆ

4. ทำให้การเชื่อมต่อแน่ใจว่ามีความแน่น: คิดออกว่าจะถอดสายไฟออกตามขนาดของบล็อกขั้ว ดันลวดไปยังบล็อกจากนั้นใช้คีมจีบเพื่อบีบให้แน่น - นี่จะช่วยให้การสัมผัสของแข็ง หากการเชื่อมต่อต้องแห้งให้ห่อด้วยเทปกันน้ำหรือใช้ข้อต่อกันน้ำเพื่อปิดผนึก

5. การทดสอบฉนวนกันความร้อน: หลังจากการติดตั้งเสร็จสมบูรณ์ควรทำการทดสอบฉนวนกันความร้อนบนสายเคเบิลเซลล์แสงอาทิตย์เพื่อให้แน่ใจว่าประสิทธิภาพของฉนวนของพวกเขาตรงตามข้อกำหนด
