แคลมป์ปลายพลังงานแสงอาทิตย์

ส่วนประกอบคงที่: ด้วยการประสานกันของตัวแคลมป์และสลักเกลียว ส่วนปลายของโมดูลเซลล์แสงอาทิตย์จะถูกล็อคอย่างแน่นหนาเข้ากับรางนำของส่วนรองรับ ทำให้น้ำหนักของตัวเองของโมดูลและโหลดภายนอกสมดุล (เช่น ลมและหิมะ แรงดันลม)

การป้องกันบัฟเฟอร์: แคลมป์ปลายบางอันมีปะเก็นยางหรือซิลิโคนอยู่ด้านใน ซึ่งสามารถลดแรงเสียดทานโดยตรงระหว่างเฟรมส่วนประกอบและตัวแคลมป์โลหะ ป้องกันไม่ให้เฟรมเกิดรอยขีดข่วน และในขณะเดียวกันก็บรรเทาการขยายตัวจากความร้อนและความเค้นหดตัวที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ

การปรับเปลี่ยนและการปรับแต่ง: ข้อมูลจำเพาะที่แตกต่างกันของแคลมป์ปลายแผงโซลาร์เซลล์สามารถปรับให้เข้ากับโมดูลเซลล์แสงอาทิตย์ที่มีความหนาต่างกัน (ปกติ 20-50 มม.) และประเภทเฟรมที่แตกต่างกัน (เช่น อลูมิเนียมอัลลอยด์ พลาสติกเสริมไฟเบอร์กลาส) ซึ่งตอบสนองความต้องการในการติดตั้งที่หลากหลาย

แคลมป์รางปลายใช้กันอย่างแพร่หลายในสถานการณ์ต่างๆ เช่น สถานีไฟฟ้าโซลาร์เซลล์แบบติดตั้งภาคพื้นดิน ระบบไฟฟ้าโซลาร์เซลล์แบบกระจายบนชั้นดาดฟ้า และผนังม่านไฟฟ้าโซลาร์เซลล์ เหมาะอย่างยิ่งสำหรับโครงสร้างการติดตั้งแบบวางเรียบหรือเอียงซึ่งจำเป็นต้องยึดด้านข้างของส่วนประกอบ เป็นส่วนประกอบเสริมที่ขาดไม่ได้ในระบบสนับสนุนไฟฟ้าโซลาร์เซลล์

แคลมป์ปลายแบ่งออกเป็นสี่ประเภท:

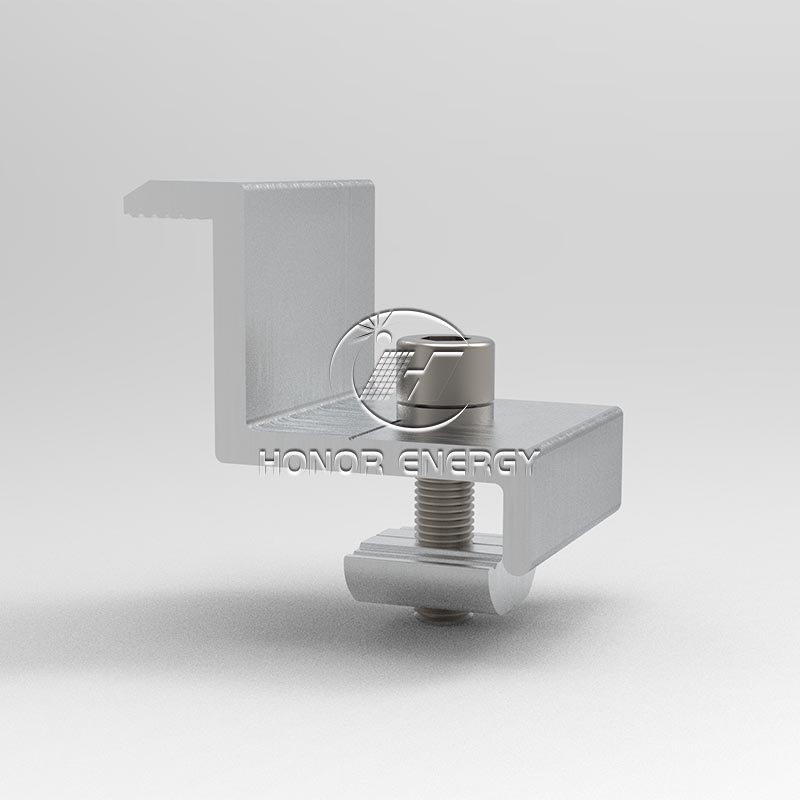

1.แคลมป์ปลายแบบธรรมดา: การปรับโบลต์ถูกปรับให้เข้ากับส่วนประกอบที่มีความหนาหลายระดับ ซึ่งตอบสนองต่อความแตกต่างของข้อกำหนดได้อย่างยืดหยุ่น

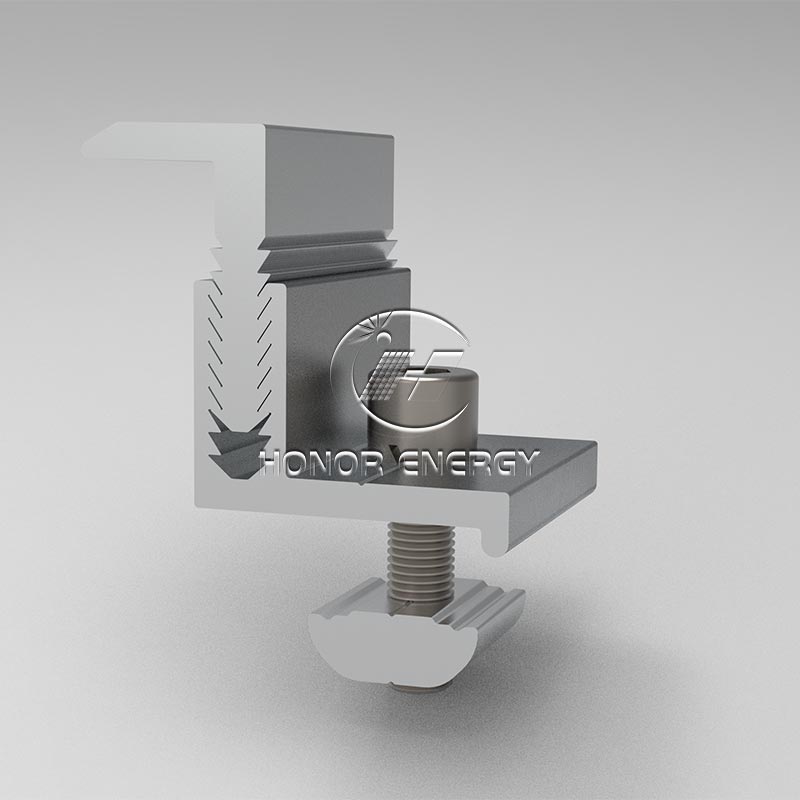

2.แคลมป์ปลายแบบปรับได้: การปรับโบลต์ถูกปรับให้เข้ากับส่วนประกอบที่มีความหนาหลายระดับ ซึ่งตอบสนองต่อความแตกต่างของข้อกำหนดได้อย่างยืดหยุ่น

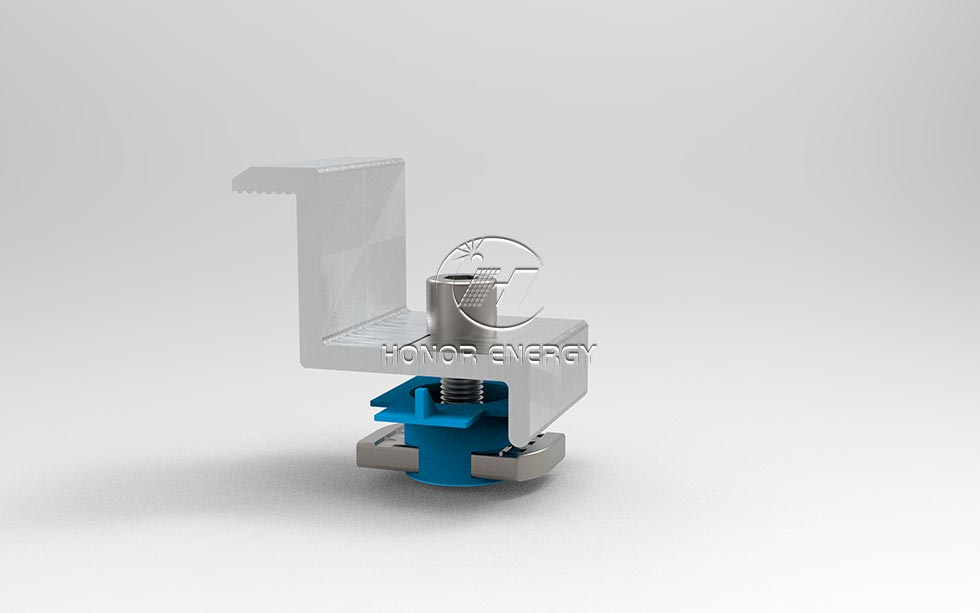

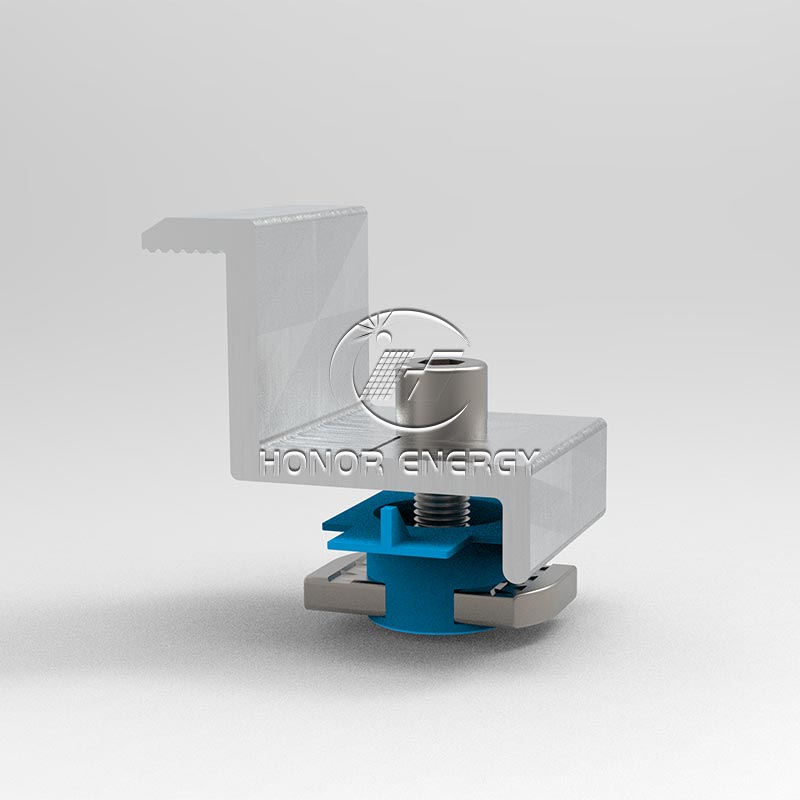

3.ที่หนีบปลายปีกพลาสติก: ด้วยหน้าแปลนและปะเก็นพลาสติก จึงทนต่อการขีดข่วน ลดความเครียด และปกป้องเฟรม

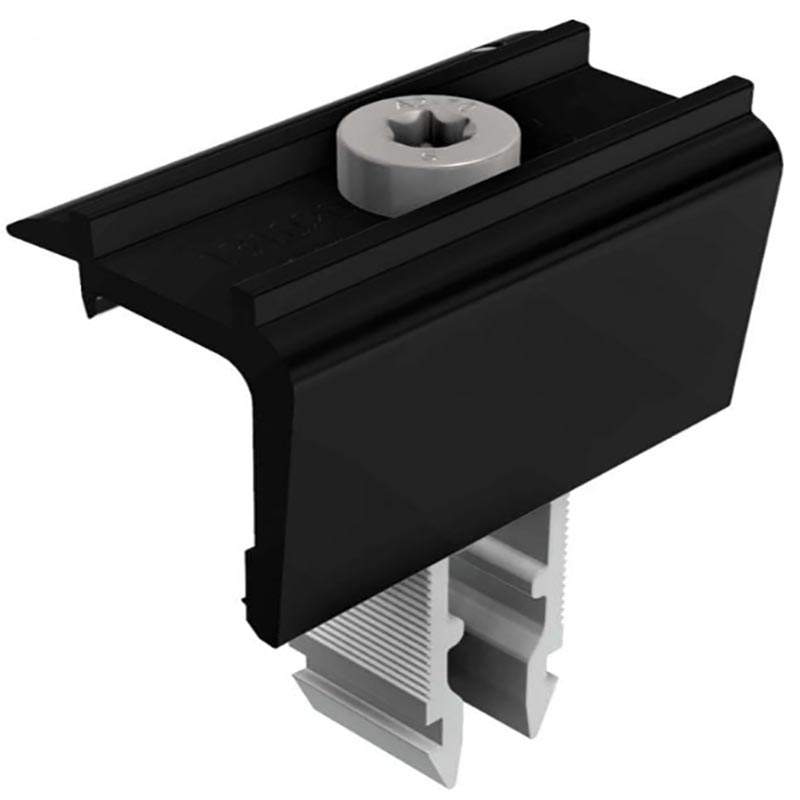

4.แคลมป์ปลายอย่างรวดเร็ว：การออกแบบแบบ snap-on/slot ช่วยให้สามารถติดตั้งได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือและเพิ่มความเร็วในการก่อสร้างขนาดใหญ่

ข้อได้เปรียบ

1. มีหลากหลายรุ่นให้เลือก: รุ่นมาตรฐาน ปีกพลาสติก และรุ่นด่วนมีให้เลือกทั้งหมด เข้ากันได้กับส่วนประกอบตั้งแต่ 20 ถึง 55 มม. ตรงตามข้อกำหนดทั้งหมดสำหรับการต้านทานการขีดข่วนและการติดตั้งอย่างรวดเร็ว
2.คะแนนโบนัสรายละเอียด: รุ่นปีกพลาสติกมีกรอบป้องกันบัฟเฟอร์คู่ รุ่นปรับได้ได้รับการปรับแต่งอย่างแม่นยำ รุ่นสีดำมีการผสมผสานด้านทิวทัศน์ และสแน็ปออนการติดตั้งอย่างรวดเร็วได้รับการทดสอบเพื่อความทนทานหลังจาก 100,000 รอบ
3. การรับประกันความอุ่นใจ: การรับรอง IEC + การรับประกัน 12 ปี การซื้อจำนวนมากโดยสูญเสียและความอุ่นใจต่ำ

คำแนะนำในการติดตั้ง

ก่อนการติดตั้ง

ตรวจสอบว่ารุ่นตรงกับความหนาของแคลมป์ปลายโซล่าเซลล์ (20-55 มม.) และทำความสะอาดคราบน้ำมันและฝุ่นบนพื้นผิวการติดตั้ง

ขั้นตอนการติดตั้ง

การวางตำแหน่ง: วางตัวแคลมป์ไว้ตรงกลางระหว่างด้านข้างของส่วนประกอบและรางนำ และจัดแนวขอบ
การยึดเบื้องต้น: ขันโบลต์ด้วยตนเองให้แน่นเพื่อใช้แรงเบาและปรับระดับส่วนประกอบ
การขันให้แน่น:ใช้ประแจทอร์คขันที่ 8-12N · m เพื่อให้แน่ใจว่ากระชับพอดีโดยไม่หลวม

หมายเหตุรุ่นพิเศษ

แคลมป์ปลายปีกพลาสติก: หน้าแปลนพลาสติกจะต้องอยู่ในแนวเดียวกับขอบของส่วนประกอบทั้งหมด
แคลมป์ปลายอย่างรวดเร็ว: หลังจากดันเข้าไปในช่องเสียบการ์ด ให้กดตัวล็อคจนกระทั่งล็อคด้วย "คลิก" จากนั้นดันเบาๆ จนกระทั่งไม่มีการเคลื่อนตัว
