การติดตั้งพลังงานแสงอาทิตย์ L-Foot

เราอยู่ในธุรกิจการติดตั้งพลังงานแสงอาทิตย์มาหลายปี และที่ Xiamen Honor Energy พื้นผิวของ L-Foot การติดตั้งพลังงานแสงอาทิตย์ได้รับการบำบัดด้วยอโนไดซ์เพื่อปรับปรุงความต้านทานการเกิดออกซิเดชันและความทนทานกลางแจ้ง ด้วยโครงสร้างรูปตัว L ขนาดกะทัดรัด ขายึด PV L ให้การเชื่อมต่อที่มั่นคงระหว่างรางโซลาร์เซลล์และโครงสร้างรองรับ สามารถใช้งานร่วมกับรางยึดพลังงานแสงอาทิตย์ทั่วไป รวมถึงโปรไฟล์ 41×41 มม. และ 41×62 มม. และมีการใช้กันอย่างแพร่หลายในระบบหลังคาโลหะ การติดตั้งหลังคาคอนกรีต และโครงสร้างการติดตั้งพลังงานแสงอาทิตย์แบบติดตั้งภาคพื้นดิน

โครงสร้างเท้า L ติดตั้งพลังงานแสงอาทิตย์

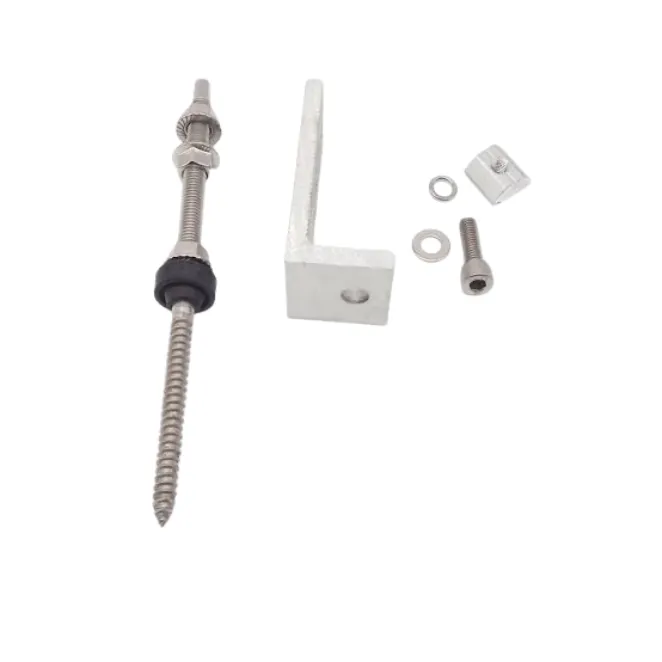

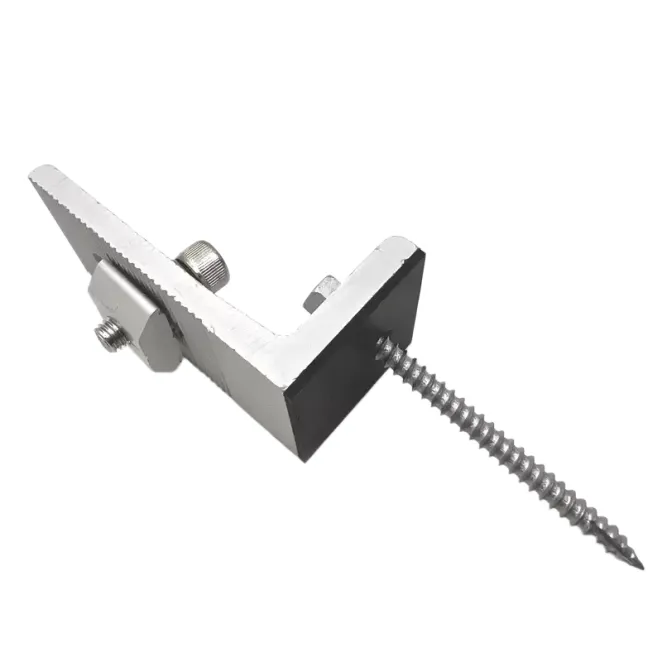

ขายึด PV L เป็นขายึดมุมขวาที่ใช้ในระบบติดตั้งพลังงานแสงอาทิตย์เพื่อเชื่อมต่อรางไฟฟ้าโซลาร์เซลล์กับโครงสร้างรองรับ โดยจะถ่ายโอนภาระทางกลจากแผงเซลล์แสงอาทิตย์และรางไปยังหลังคาหรือฐานราก

เส้นทางการโหลดโดยทั่วไปคือ:

โมดูลแสงอาทิตย์ → ราง → เท้า L → โครงสร้างหลังคา / ฐานราก

ฐานแนวนอนยึดติดกับพื้นผิวรองรับ ในขณะที่ส่วนแนวตั้งเชื่อมต่อกับรางโซลาร์เซลล์ผ่านสลักเกลียว การออกแบบช่องเจาะช่วยให้สามารถปรับตำแหน่งระหว่างการติดตั้ง ปรับปรุงการวางแนวรางและความเข้ากันได้กับสภาพหลังคาที่แตกต่างกัน

วัสดุและการรักษาพื้นผิว

อลูมิเนียมอัลลอยด์ 6005-T5

ขา L สำหรับติดตั้งพลังงานแสงอาทิตย์ส่วนใหญ่ผลิตจากอลูมิเนียมอัลลอยด์ 6005-T5 ซึ่งมีความแข็งแรง ดีไซน์น้ำหนักเบา และทนทานต่อการกัดกร่อนที่สมดุล

พื้นผิวอะโนไดซ์จะสร้างชั้นออกไซด์ป้องกันซึ่งช่วยเพิ่มความต้านทานต่อความชื้น ออกซิเดชัน และการสัมผัสสิ่งแวดล้อมภายนอก สำหรับการใช้งานในสภาพแวดล้อมชายฝั่งหรือที่มีการกัดกร่อนสูง สามารถเลือกวัสดุสเตนเลสสตีลได้ตามความต้องการของโครงการ

คุณสมบัติผลิตภัณฑ์

การออกแบบการเชื่อมต่อที่ปรับได้

การออกแบบช่องแบบรวมช่วยให้วางตำแหน่งได้อย่างยืดหยุ่นระหว่างฐาน L และรางโซลาร์เซลล์ ช่วยรักษาแนวตำแหน่งบนโครงสร้างการติดตั้งที่แตกต่างกัน

โครงสร้างอลูมิเนียมน้ำหนักเบา

โครงสร้างอะลูมิเนียมอัลลอยด์ช่วยลดน้ำหนักส่วนประกอบในขณะที่ยังคงความแข็งแรงเชิงกลที่จำเป็นสำหรับการติดตั้งแผงเซลล์แสงอาทิตย์ ทำให้เหมาะสำหรับโครงการพลังงานแสงอาทิตย์ขนาดใหญ่ที่คำนึงถึงน้ำหนักส่วนประกอบและประสิทธิภาพการติดตั้งเป็นสิ่งสำคัญ

ความเข้ากันได้ของราง

ขา L สำหรับติดตั้งพลังงานแสงอาทิตย์เข้ากันได้กับโปรไฟล์ราง PV ที่ใช้กันทั่วไป ได้แก่:

· รางอะลูมิเนียมขนาด 41×41 มม

· รางอะลูมิเนียมขนาด 41×62 มม

· ระบบรางที่ปรับแต่งได้

ลักษณะการทำงาน

รองรับภาระโครงสร้าง

ประสิทธิภาพการรับน้ำหนักของฐาน L ที่ติดตั้งพลังงานแสงอาทิตย์ขึ้นอยู่กับเกรดวัสดุ ความหนา ขนาด วิธีการยึด และการออกแบบระบบ

ระบบการติดตั้ง PV ทั่วไปที่ใช้ขาตั้ง L ได้รับการออกแบบสำหรับการใช้งานที่มีความเร็วลมสูงถึง 60 ม./วินาที และปริมาณหิมะประมาณ 1.4-1.5 กิโลนิวตัน/ม.² ประสิทธิภาพที่แท้จริงขึ้นอยู่กับการคำนวณโครงสร้างเฉพาะโครงการและสภาวะแวดล้อม

ความต้านทานการกัดกร่อน

การผสมผสานระหว่างอะลูมิเนียมอโนไดซ์และตัวยึดสเตนเลสสตีลให้ความต้านทานการกัดกร่อนสำหรับการใช้งานแผงเซลล์แสงอาทิตย์กลางแจ้งในระยะยาว การเลือกวัสดุที่เหมาะสมช่วยลดความเสี่ยงในการกัดกร่อนที่เกิดจากการสัมผัสด้านสิ่งแวดล้อมและปัญหาความเข้ากันได้ของโลหะ

กระบวนการผลิต

ขา L สำหรับติดตั้งพลังงานแสงอาทิตย์ผลิตขึ้นผ่านกระบวนการต่างๆ รวมถึงการปั๊ม กระบวนการอัดขึ้นรูป และการตัดเฉือน CNC

สำหรับการผลิตปริมาณมากตามมาตรฐาน การปั๊มให้ขนาดที่สม่ำเสมอและการผลิตที่มีประสิทธิภาพ การตัดเฉือน CNC ใช้สำหรับการออกแบบที่กำหนดเอง ขนาดพิเศษ และข้อกำหนดปริมาณน้อย

คุณภาพการผลิตมุ่งเน้นไปที่:

· ความแม่นยำของมิติ

· ความแม่นยำของช่องและรู

· ความสม่ำเสมอของการรักษาพื้นผิว

· ความสมบูรณ์ของโครงสร้าง

กระบวนการอโนไดซ์ช่วยปรับปรุงประสิทธิภาพพื้นผิวของส่วนประกอบอะลูมิเนียมโดยการเพิ่มความแข็ง ความต้านทานการกัดกร่อน และความต้านทานต่อสภาพอากาศ

การใช้งาน

ระบบพลังงานแสงอาทิตย์หลังคาโลหะ

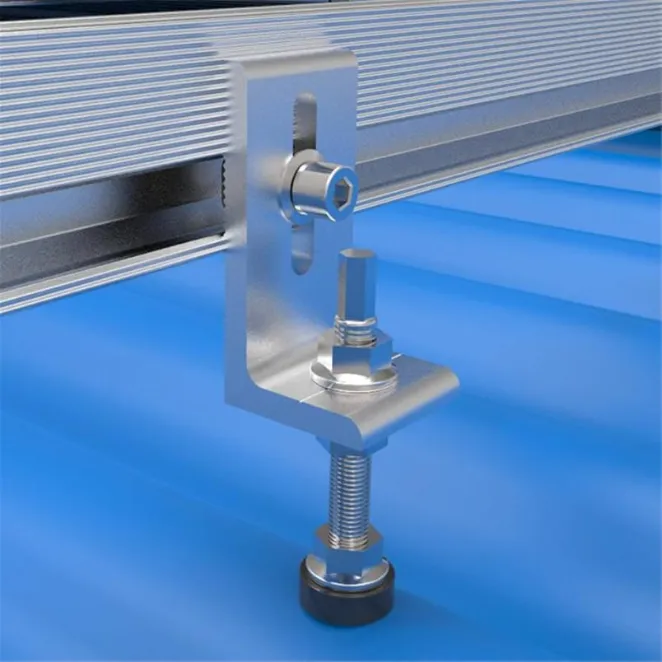

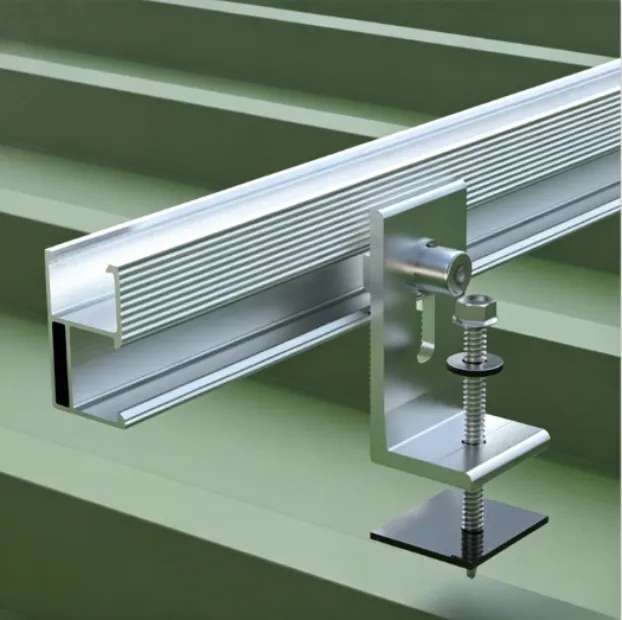

ขา L สำหรับติดตั้งพลังงานแสงอาทิตย์ถูกนำมาใช้กันอย่างแพร่หลายบนหลังคาโลหะสี่เหลี่ยมคางหมูและลูกฟูก โครงสร้างที่กะทัดรัดทำให้ราง PV สามารถเชื่อมต่อโดยตรงกับโครงสร้างรองรับหลังคาโดยใช้ตัวยึดที่เหมาะสม

ระบบหลังคาตะเข็บแบบยืน

สำหรับหลังคาตะเข็บแบบยืน สามารถใช้ฟุต L ร่วมกับแคลมป์ยึดหลังคาเพื่อให้มีการเชื่อมต่อแบบรางโดยไม่ต้องเจาะพื้นผิวหลังคาโดยตรง

ระบบหลังคาคอนกรีต

บนหลังคาคอนกรีต สามารถติดตั้งฟุต L พร้อมฐานยึดหรือพุกที่เหมาะสมเพื่อเชื่อมต่อราง PV และรองรับโมดูลแสงอาทิตย์

โครงสร้างพลังงานแสงอาทิตย์แบบติดตั้งภาคพื้นดิน

Solar Mounting L-Foot ยังสามารถใช้ในระบบสุริยะที่ติดตั้งภาคพื้นดินซึ่งจำเป็นต้องมีการเชื่อมต่อรางแบบปรับได้และส่วนประกอบการติดตั้งขนาดกะทัดรัด

วิธีการเลือก L-Feet การติดตั้งพลังงานแสงอาทิตย์

การเลือกใช้วัสดุ

สำหรับการใช้งานเซลล์แสงอาทิตย์แบบมาตรฐาน โดยทั่วไปจะเลือกใช้อลูมิเนียมอัลลอยด์ 6005-T5 ที่มีการชุบผิวแบบอโนไดซ์ เนื่องจากมีอัตราส่วนความแข็งแรงต่อน้ำหนักและความต้านทานการกัดกร่อน

สำหรับพื้นที่ชายฝั่งทะเล สภาพแวดล้อมทางอุตสาหกรรม หรือสถานที่ที่มีการสัมผัสกับการกัดกร่อนสูง อาจเลือกใช้สแตนเลสหรือวัสดุที่ทนต่อการกัดกร่อนอื่นๆ

การเลือกความหนา

ควรเลือกความหนาสุดท้ายตามข้อกำหนดการรับน้ำหนักของระบบ สภาพหลังคา และการออกแบบการติดตั้ง

การเลือกขนาด

ขนาดฐาน L ควรตรงกับระบบรางโซลาร์เซลล์และโครงสร้างการติดตั้ง พารามิเตอร์ที่สำคัญ ได้แก่ ขนาดฐาน ความสูงแนวตั้ง ตำแหน่งช่อง และการออกแบบรูยึด

ขนาดที่กำหนดเองสามารถพัฒนาได้ตามโครงสร้างการติดตั้งพลังงานแสงอาทิตย์ที่แตกต่างกัน

คู่มือการเลือกอย่างรวดเร็ว

คำถามที่พบบ่อย

ไตรมาสที่ 1 L foot ที่ติดตั้งพลังงานแสงอาทิตย์คืออะไร?

ขายึด L ที่ติดตั้งพลังงานแสงอาทิตย์คือขายึดอะลูมิเนียมรูปตัว L ที่ใช้เชื่อมต่อราง PV กับโครงสร้างหลังคาหรือฐานยึด ทำหน้าที่เป็นส่วนประกอบหลักในการเชื่อมต่อในระบบติดตั้งพลังงานแสงอาทิตย์

ไตรมาสที่ 2 ฟุต PV L ใช้วัสดุอะไร

ขา PV L ส่วนใหญ่ทำจากอลูมิเนียมอัลลอยด์ 6005-T5 เนื่องจากมีความแข็งแรงเชิงกล คุณสมบัติน้ำหนักเบา และความต้านทานการกัดกร่อน

ไตรมาสที่ 3 เท้า L ใช้ที่ไหน?

การติดตั้งพลังงานแสงอาทิตย์แบบ L-foot มักใช้ในระบบหลังคาโลหะ การติดตั้งพลังงานแสงอาทิตย์บนหลังคาคอนกรีต โครงสร้าง PV แบบติดตั้งภาคพื้นดิน และโครงการไฟฟ้าโซลาร์เซลล์เชิงพาณิชย์

ไตรมาสที่ 4 ขา L ติดตั้งพลังงานแสงอาทิตย์สามารถปรับแต่งได้หรือไม่?

ใช่. ขนาด ความหนา การออกแบบช่อง การรักษาพื้นผิว และวิธีการเชื่อมต่อสามารถปรับแต่งได้ตามโครงสร้างการติดตั้งพลังงานแสงอาทิตย์ที่แตกต่างกัน

คำถามที่ 5 อายุการใช้งานที่คาดไว้ของขาอลูมิเนียม L คืออะไร?

เมื่อเลือกอย่างเหมาะสมด้วยวัสดุที่เหมาะสม การรักษาพื้นผิว และส่วนประกอบในการติดตั้งที่เข้ากันได้ ขา L อะลูมิเนียมอโนไดซ์สามารถตอบสนองความต้องการการทำงานระยะยาวของระบบไฟฟ้าโซลาร์เซลล์ได้

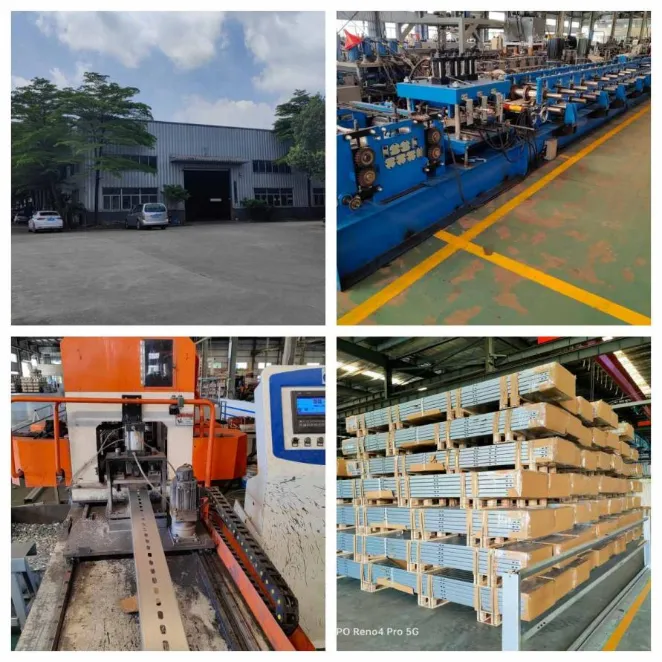

โรงงานและการควบคุมคุณภาพ

Xiamen Honor Energy ผลิตอุปกรณ์เสริมสำหรับติดตั้งพลังงานแสงอาทิตย์ผ่านกระบวนการผลิตที่ได้รับการควบคุม รวมถึงการตรวจสอบวัตถุดิบ การขึ้นรูปหรือการตัดเฉือน การรักษาพื้นผิว และการตรวจสอบคุณภาพขั้นสุดท้าย

การควบคุมคุณภาพมุ่งเน้นไปที่ความสม่ำเสมอของวัสดุ ความถูกต้องของมิติ คุณภาพการรักษาพื้นผิว และประสิทธิภาพของผลิตภัณฑ์

ตัวเลือกบรรจุภัณฑ์ ได้แก่ การส่งออกพาเลทไม้และพาเลทเหล็กเพื่อปกป้องส่วนประกอบระหว่างการขนส่ง

การรับรอง

Xiamen Honor Energy ปฏิบัติตามมาตรฐานการจัดการคุณภาพสำหรับการผลิตส่วนประกอบการติดตั้งพลังงานแสงอาทิตย์ ได้แก่:

· ระบบการจัดการคุณภาพ ISO 9001

· ข้อกำหนดการปฏิบัติตามข้อกำหนดที่เกี่ยวข้องกับ CE

· การอ้างอิงมาตรฐาน JIS
