ที่หนีบกลางและที่หนีบปลาย

พูดตามตรงเลย เมื่อผู้คนพูดถึงระบบการติดตั้ง PV ความสนใจทั้งหมดจะอยู่ที่ราง เสา และฐานราก แต่ชิ้นส่วนที่ยึดแผงโซลาร์เซลล์เข้าที่จริงๆ ก็คือแคลมป์—ที่หนีบกลางและปลาย clแอมป์. ที่ Xiamen Honor Energy เราอยู่ในธุรกิจนี้มานานพอที่จะรู้สิ่งหนึ่ง: หากแคลมป์ของคุณล้มเหลว อาร์เรย์ทั้งหมดของคุณจะประสบปัญหา

แคลมป์กลางและแคลมป์ส่วนปลายคืออะไรกันแน่ และเหตุใดคุณจึงต้องมีทั้งสองอย่าง

จริงๆ แล้ว พวกเขาทั้งสองทำงานหลักเดียวกัน นั่นคือยึดแผงโซลาร์เซลล์ไว้บนราง แต่การที่พวกเขานั่งก็สร้างความแตกต่างได้ ที่หนีบกลางอยู่ระหว่างสองแผง

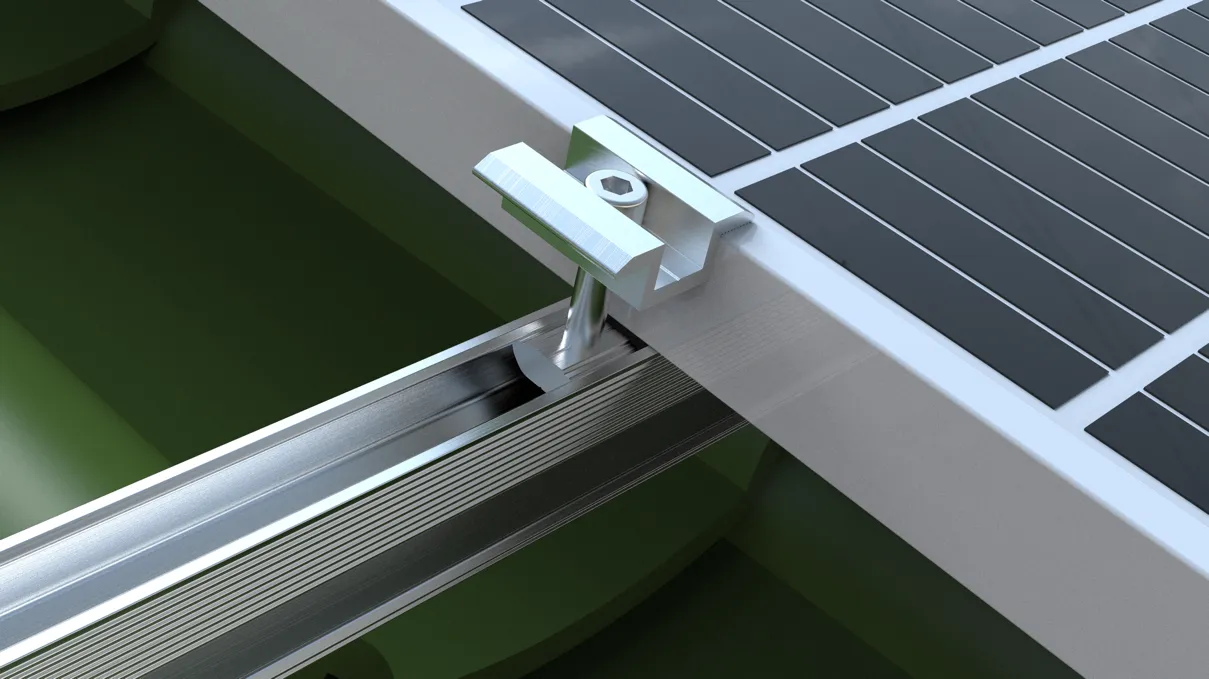

ลองนึกภาพสิ่งนี้ คุณมีแผงหนึ่งแผงทางด้านซ้ายและอีกแผงอยู่ทางด้านขวา และแคลมป์ตรงกลางวางอยู่ในช่องว่างพอดี โดยจับขอบของทั้งสองแผงพร้อมกัน มันรักษาระยะห่างให้เท่ากัน หยุดแผงไม่ให้หลุดออกจากแนว และล็อคทุกอย่างให้แน่นกับรางข้างใต้ ทุกแผงต้องการสองสิ่งนี้—หนึ่งอันในแต่ละด้าน ที่หนีบปลายคือที่กั้นหนังสือ พวกเขาไปที่จุดเริ่มต้นและจุดสิ้นสุดของแต่ละแถว โดยจับเฉพาะขอบด้านนอกของแผงแรกและแผงสุดท้าย หน้าที่ของพวกเขาคือไม่ให้ทั้งแถวเลื่อนไปด้านข้างเมื่อมีลมพัดมา หากไม่มีพวกเขา แผงแถวนั้นจะค่อยๆ หลุดออกเมื่อเวลาผ่านไป พูดง่ายๆ ก็คือ: เชื่อมต่อแคลมป์ตรงกลาง และปิดแคลมป์ส่วนปลาย ใช้ทั้งสองอย่าง ไม่เช่นนั้นอาเรย์ของคุณจะอยู่ด้วยกันได้ไม่นาน ที่หนีบปลาย (หรือที่เรียกว่าที่หนีบด้านข้างหรือที่หนีบขอบ) ติดตั้งอยู่ที่ขอบด้านนอกของแผงแต่ละแถว แคลมป์ปลายแต่ละอันยึดขอบด้านนอกของโมดูลเพียงอันเดียว โดยทำหน้าที่เป็น "ฝาครอบ" เพื่อป้องกันไม่ให้ทั้งแถวเคลื่อนไปด้านข้างภายใต้ลมแรงหรือการสั่นสะเทือน แคลมป์ส่วนปลายต้องมีการออกแบบอย่างระมัดระวังมากกว่าแคลมป์กลาง เนื่องจากแคลมป์จับได้เพียงแผงเดียว เมื่อรับน้ำหนักมาก แคลมป์มีแนวโน้มที่จะหมุนหรือหลุดออกจากเฟรมหากไม่ได้รับการออกแบบอย่างเหมาะสม กล่าวง่ายๆ ก็คือ แคลมป์ตรงกลางจะจับการเชื่อมต่อระหว่างแผง และแคลมป์ปลายจะจับที่ขอบ คุณทั้งสองต้องเปลี่ยนแถวของแผงแต่ละแผงให้เป็นโครงสร้างเดียวที่มั่นคง

ข้อมูลจำเพาะ

เข้ากันได้กับแผงส่วนใหญ่ในตลาด แคลมป์กลางและแคลมป์ปลายของเราได้รับการออกแบบเพื่อให้เข้ากันได้สูงสุด โมดูล PV กระแสหลักมีความหนาของเฟรมตั้งแต่ 30 มม. ถึง 50 มม. และผลิตภัณฑ์ของเราครอบคลุมเกือบทั้งหมด ขนาดแคลมป์กลางมาตรฐาน (ความหนาของโมดูล): 30 มม. / 33 มม. / 35 มม. / 38 มม. / 40 มม. / 45 มม. / 50 มม. ขนาดแคลมป์ปลายมาตรฐาน (ความสูงของเฟรมโมดูล): 35 มม. / 40 มม. / 45 มม. / 50 มม. ความยาวแคลมป์: มาตรฐาน 40 มม., 50 มม., 60 มม. – ความยาวที่กำหนดเองตามคำขอ ระยะห่างของแผง (แคลมป์กลาง): 20 มม. 26 มม. 28 มม. ฯลฯ นอกจากนี้เรายังมีแคลมป์กลางแบบปรับได้และแคลมป์ปลายแบบปรับได้ที่ครอบคลุมขนาด 30/34/38/42 มม. หรือ 35/40/45/50 มม. ในรุ่นเดียว SKU ในคลังสินค้าของคุณน้อยลง ปวดหัวน้อยลงที่ไซต์งาน

วัสดุและการตกแต่ง

ตัวแคลมป์อะลูมิเนียมและฮาร์ดแวร์สแตนเลสตั้งอยู่กลางแจ้ง ต้องเผชิญกับแสงแดด ฝน และอุณหภูมิที่เปลี่ยนแปลงปีแล้วปีเล่า หากวัสดุไม่ถูกต้อง มันจะเกิดสนิมภายในสามถึงห้าปี แคลมป์กลางและแคลมป์ปลายของเราทำจากอะลูมิเนียมอัลลอยด์ 6063-T5 ซึ่งเป็นเกรดอะลูมิเนียมที่ผ่านการพิสูจน์แล้วและใช้กันอย่างแพร่หลายในอุตสาหกรรมการติดตั้ง PV มีความต้านทานแรงดึงสูง น้ำหนักเบา และทนต่อการกัดกร่อนได้ดีเยี่ยม โดยมีอายุการใช้งาน 20-25 ปีในสภาพแวดล้อมกลางแจ้ง การรักษาพื้นผิวเป็นแบบอโนไดซ์ – สีเงินธรรมชาติหรือสีใส โดยมีความหนาของฟิล์มออกไซด์ 8-10 ไมครอน ฟิล์มบางนี้ช่วยเพิ่มความทนทานต่อการกัดกร่อนได้อย่างมาก นอกจากนี้ยังมีการเคลือบอะโนไดซ์สีดำหรืออิเล็กโทรโฟเรติกสำหรับความต้องการพิเศษอีกด้วย ฮาร์ดแวร์เป็นสแตนเลส 304 หรือ 316 - โบลท์และน็อตที่ไม่เกิดสนิมในขณะที่ชิ้นส่วนอะลูมิเนียมยังอยู่ในสภาพดี แผ่นกันลื่นทำจากยาง EPDM (เอทิลีนโพรพิลีนไดอีนโมโนเมอร์) วางไว้ระหว่างแคลมป์และโครงโมดูล แผ่นรองเหล่านี้มีจุดประสงค์สองประการ: เพิ่มแรงเสียดทานเพื่อป้องกันการเคลื่อนที่ของแผงภายใต้แรงลม และรองรับแรงหนีบเพื่อหลีกเลี่ยงไม่ให้เฟรมอะลูมิเนียมเกิดรอยขีดข่วนหรือเสียรูป ยาง EPDM ทนต่อรังสี UV และทนต่ออายุ ทำงานได้ตั้งแต่ -40°C ถึง 80°C

เราเสนอประเภทใดบ้าง?

คุณคงคิดว่าแคลมป์ตรงกลางและแคลมป์ปลายค่อนข้างตรงไปตรงมา และส่วนใหญ่แล้วเป็นเช่นนั้น แต่ในช่วงหลายปีที่ผ่านมา เราได้เรียนรู้ว่าขนาดเดียวไม่เหมาะกับทุกคนอย่างแน่นอน โปรเจ็กต์ที่ต่างกัน แผงที่ต่างกัน สภาพของไซต์ที่ต่างกัน ล้วนต้องการสิ่งที่แตกต่างออกไปเล็กน้อย นี่คือสิ่งที่เราเก็บไว้ในสต๊อก: แคลมป์กลางแบบมาตรฐาน - สิ่งเหล่านี้คืออุปกรณ์ทำงานของคุณ พอดีกับแผงคริสตัลลีนซิลิคอนแบบมีกรอบทั่วไป แบบที่คุณเห็นใน 90% ของโครงการข้างนอก ใช้งานได้กับความหนาของโมดูลตั้งแต่ 30 มม. จนถึง 50 มม. ไม่มีอะไรหรูหรา แค่มั่นคงและเชื่อถือได้ ที่หนีบปลายมาตรฐาน – แนวคิดเดียวกัน แต่สำหรับขอบด้านนอก ช่วงความหนาเท่ากัน การติดตั้งตรงไปตรงมาเหมือนกัน พวกเขาทำสิ่งที่พวกเขาควรจะทำอย่างแน่นอนและทำได้ดี

ที่หนีบกลางแบบปรับได้

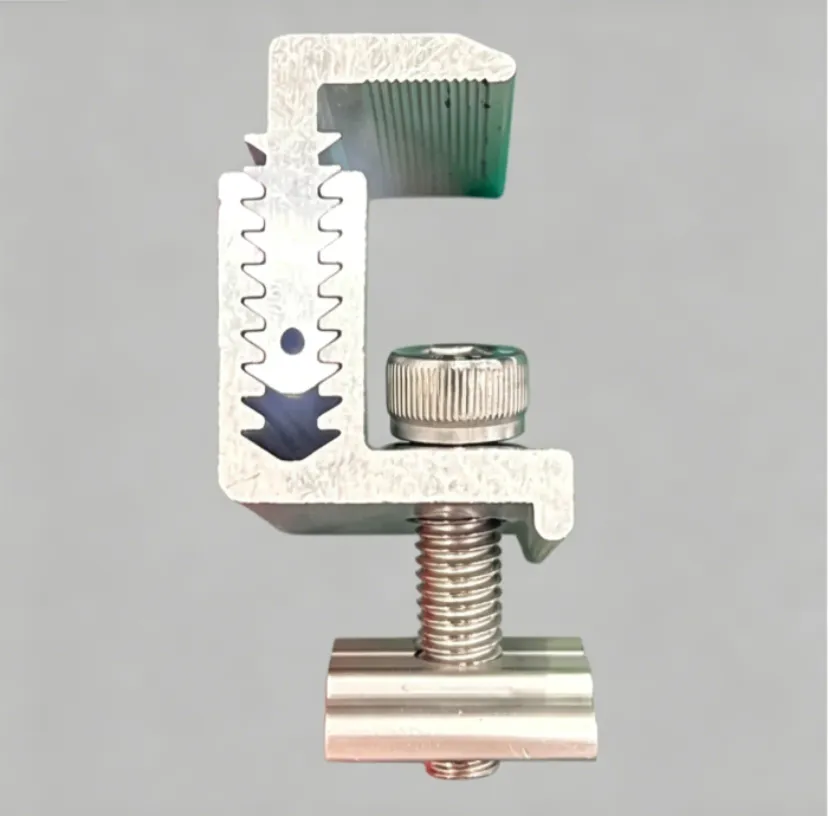

นี่คือสิ่งที่ฉลาด แคลมป์ตัวเดียวครอบคลุมความหนาได้หลายแบบ ไม่ว่าจะเป็น 30/34/38/42 มม. หรือ 35/40/45/50 มม. ในรุ่นเดียว ไม่ต้องคาดเดาความหนาที่คุณต้องการอีกต่อไป ไม่ต้องสต๊อกชิ้นส่วนที่แตกต่างกันสี่ชิ้นสำหรับงานที่แตกต่างกันสี่งานอีกต่อไป หยิบกล่องเดียวแล้วคุณจะได้รับความคุ้มครองในสถานการณ์ส่วนใหญ่ ที่หนีบปลายแบบปรับได้—แนวคิดแบบปรับได้แบบเดียวกัน แต่สำหรับตำแหน่งขอบ ให้ความยืดหยุ่นเช่นเดียวกันกับปลายแถวของคุณ แคลมป์ตรงกลางและปลายแบบฟิล์มบาง—สิ่งเหล่านี้ถือเป็นความพิเศษเล็กน้อย โมดูลฟิล์มบางบางกว่าแผงคริสตัลลีนมาตรฐานมาก เรากำลังพูดถึง 5 ถึง 7.7 มม. ที่หนีบแบบธรรมดาจะจับได้ไม่ดีนัก ดังนั้นเราจึงสร้างชิ้นส่วนเฉพาะที่มีโปรไฟล์ขากรรไกรที่แคบกว่า ซึ่งออกแบบมาโดยเฉพาะเพื่อยึดแผงฟิล์มบางอย่างแน่นหนาโดยไม่ทำให้ขอบเสียหาย นั่นคือรายการของเรา หากคุณต้องการสิ่งที่อยู่นอกเหนือข้อเสนอมาตรฐานเหล่านี้ เช่น ความหนาที่ไม่ได้มาตรฐาน ความยาวเฉพาะ หรือการตกแต่งเฉพาะ เราก็สามารถดำเนินการสั่งทำพิเศษได้เช่นกัน

การติดตั้ง

ง่าย รวดเร็ว ไม่ต้องเจาะ การติดตั้งแคลมป์ทำได้ง่ายโดยไม่ต้องเจาะแผงด้วยตัวเอง ขั้นตอนมาตรฐาน: ติดตั้งราง (ช่อง U, ช่อง C หรือรางอะลูมิเนียม) เข้ากับโครงสร้างรองรับ วางแผง PV ไว้ด้านบน วางแคลมป์ตรงกลางระหว่างแผงที่อยู่ติดกันและแคลมป์ปลายที่ขอบด้านนอก จากนั้นขันโบลต์ให้แน่น แต่ละโมดูลต้องใช้แคลมป์ตรงกลางสองตัว และแต่ละแถวต้องใช้แคลมป์ปลายสองตัว แรงบิดในการขันที่แนะนำคือ 8-15 N·m ขึ้นอยู่กับความหนาของโมดูลและสภาพของไซต์ หลวมเกินไปและแผงจะเลื่อนไปตามลม แน่นเกินไป และคุณเสี่ยงต่อการสร้างความเสียหายให้กับเฟรมโมดูล คำแนะนำแรงบิดโดยละเอียดจะรวมอยู่ในการขนส่งทุกครั้ง

การใช้งาน

ตั้งแต่หลังคาไปจนถึงการติดตั้งภาคพื้นดิน Carport ไปจนถึง BIPV Mid-Clamps และ End Clamps ถูกนำมาใช้ในการติดตั้ง PV ทุกประเภท PV บนชั้นดาดฟ้าแบบกระจาย: หลังคาเหล็กลูกฟูก หลังคาคอนกรีตแบน หลังคาลาดเอียงแบบปูกระเบื้อง—ยึดแผงยึดไว้กับราง โซลาร์ฟาร์มแบบติดตั้งภาคพื้นดิน: แผงหลายหมื่นแผงเชื่อมต่อกันทีละแผงพร้อมแคลมป์ตรงกลางและปลาย แล้วคาร์พอร์ตล่ะ? เรื่องเดียวกัน—แผงวางอยู่บนโครงสร้างโรงรถ และที่หนีบก็ทำหน้าที่เหมือนเช่นเคย นั่นคือยึดทุกอย่างไว้แน่น

BIPV แตกต่างออกไปเล็กน้อยเนื่องจากแผงเป็นส่วนหนึ่งของตัวอาคารจริงๆ แต่เดาอะไรล่ะ? คุณยังต้องใช้ที่หนีบ พวกมันไม่ใช่ทางเลือก

และจริงๆ แล้ว มันไม่สำคัญเลยหากคุณใช้โมดูลแบบกระจกชั้นเดียวหรือกระจกสองชั้น แบบวางเรียบหรือแบบเอียง แคลมป์ตรงกลางและแคลมป์ส่วนปลายเป็นกาวที่ช่วยป้องกันไม่ให้อาร์เรย์ทั้งหมดหลุดออกจากกัน หากไม่มีพวกมัน คุณจะไม่มีอะไรเลยนอกจากแผงที่หลวมๆ มากมาย

ทำไมต้องเลือกผลิตภัณฑ์ของเรา?

เราจะไม่เคลือบมันอีกต่อไป Xiamen Honor Energy อยู่ในธุรกิจการติดตั้ง PV มาหลายปีแล้ว เรารู้ว่าเกิดข้อผิดพลาดตรงไหนในการติดตั้งระบบพลังงานแสงอาทิตย์ ที่หนีบอาจมีขนาดเล็ก แต่ก็ล้มเหลวบ่อยกว่าที่ผู้คนคาดหวัง สกรูที่หลวม ยางเก่า การเคลือบอะโนไดซ์ที่สึกหรอ รายละเอียดใดๆ เหล่านี้อาจส่งผลต่อความปลอดภัยของอาร์เรย์ทั้งหมดได้ นั่นเป็นเหตุผลที่เราไม่ตัดมุมกับวัสดุ: อะลูมิเนียม 6063-T5, สแตนเลส 304 และยาง EPDM ซึ่งเป็นโซลูชันมาตรฐานอุตสาหกรรมที่ได้รับการพิสูจน์แล้วทั้งหมด การชุบอโนไดซ์ที่เหมาะสมหมายถึงการบริการภายนอกอาคารนาน 20 ปีโดยไม่มีปัญหา ข้อมูลจำเพาะของเราครอบคลุมแผงส่วนใหญ่ในตลาด – ความหนา 30 มม. ถึง 50 มม. โดยพื้นฐานแล้วครอบคลุมทั้งหมด และหากคุณต้องการขนาดที่กำหนดเอง เราก็สามารถทำได้เช่นกัน ที่หนีบมีขนาดเล็ก แต่อย่าประมาทพวกเขา หากคุณต้องการแคลมป์ที่เชื่อถือได้ซึ่งจะไม่ทำให้คุณผิดหวัง โปรดติดต่อ
